گریتینگ های پالتروژن کامپوزیتی FRP/GRP
گریتینگ های پالتروزن برای استحکام بالا، مقاومت در برابر خوردگی، طول عمر و ایمنی زیاد در محیط های سخت صنعتی معروف میباشند و مطابق با بالاترین استانداردهای بین المللی ساخته میشوند.
طراحی گروه مهندسی پدرام با اتصال پروفایل های به هم پیوسته جهت عملکرد بهتر استفاده در سال های متوالی و جایگزینی با محصولات رایج سنتی را ممکن میسازد.
سبک بودن، نصب آسان، اثربخشی در هزینه انتخاب بهتری جهت جایگزینی با فولاد و گالوانیزه در صنایع اصلی میباشد.
تنوع در محصولات پالتروژن گروه مهندسی پدرام نیازهای تحمل بار بالا و ایمنی اینگونه محصولات را برآورده میسازد.
تحمل بار
برخلاف گریتینگ های مولدینگ که استحکام به طور مساوی در دو جهت طولی و عرضی پخش میشود. گریتینگ های پالتروژن بسیار قوی تر در جهت طولی از بار متحمل شده میله های به هم پیوسته و شیارهای نصب شده ساخته میشوند.
سایز گریتینگ های کامپوزیتی در عرض (ابعاد میله های T شکل) × طول یا محدوده گستردگی (ابعاد تحمل بار) تعیین میشود.
تحمل بار به کار رفته در گریتینگ های صنعتی پالترودد I دبار و بخش T که این بارها 25 mm و 38mm عمق هستند.

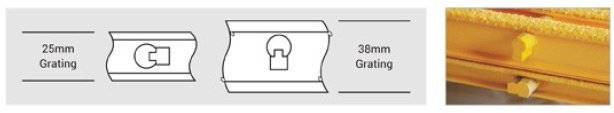

برای مثال عمق گریتینگ 25 mm در جهت میله T شکل نصب شده که به صورت افقی به کار رفته، در حالیکه برای عمق 38 mm و 50mm جهت میله T به کار رفته به صورت عمودی نصب میشود.

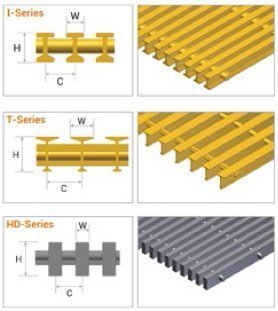

| - | H-Height (mm) | W-Top width (mm) | C-Spacing (mm) | Open Area (%) |
|---|---|---|---|---|
| I-1040 | 25 | 15 | 25 | 40 |
| I-1050 | 25 | 15 | 30 | 50 |
| I-1060 | 25 | 15 | 38 | 60 |
| I-1540 | 38 | 15 | 25 | 40 |
| I-1550 | 38 | 15 | 30 | 50 |
| I-1560 | 38 | 15 | 38 | 60 |
| T-1033 | 25 | 25 | 38 | 33 |
| T-1050 | 25 | 25 | 50.8 | 50 |
| T-1517 | 38 | 25 | 30.5 | 17 |
| T-1533 | 38 | 25 | 38 | 33 |
| T-1550 | 38 | 25 | 50.8 | 50 |
| HD-1540 | 38 | 15 | 25 | 40 |
| HD-1550 | 38 | 15 | 30 | 50 |
| HD-1560 | 38 | 15 | 38 | 60 |
جهت برآورد ابعاد و سایز و استاندارد مطابقت تحمل بار با کارشناسان بخش خوردگی و کامپوزیت این شرکت تماس حاصل فرمایید.
جاگذاری و نصب
لوازم جانبی:
•استفاده از پروفیل کامپوزیتی L-Angle پالتروژن به عنوان قاب برای نصب و محکم شدن گریتینگ های پالتروژن کامپوزیتی FRP/GRP
جاگذاری:

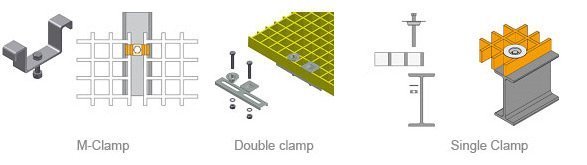

• استفاده از ساپورت و ابزار نصب از ست های استن لس استیل برای نصب گریتینگ های کامپوزیتی FRP/GRPجلوگیری از حرکت و لیز خوردن ها استفاده از حداقل 4 سا پورت برای هر پانل استفاده می شود.
مقایسه با محصولات رایج سنتی
| پارامترها | گریتینگ کامپوزیتی | HOT DIPPED GI | SS |
|---|---|---|---|
| Life Span | High | Moderate | High |
| Strength to Weight Ratio | High | Low | Low |
| Life Cycle cost | Low | High | High |
| Corrosion Resistivity | Very High | Moderate | High |
| Chemical Resistivity | Very High | Moderate | High |
| Electrical Conductivity | Nil | High | High |
| EMI/RFI Transparency | High | Nil | Nil |
| Installation Cost | Low | Moderate | Moderate |
| Handing | Very Easy | Difficult | Difficult |
| Anti Skid | Available | NA | NA |
| Colour Range | Available | NA | NA |
سیستم رزین
در مرحله نخست با انتخاب درست سیستم رزنی راه حل و اطمینان برای استفاده طولانی مدت با بالاترین ویژگی ها در کاربری های مورد نظر بدست می‌آید.
گریتینگ های کامپوزیتی گروه مهندسی پدرام در 5 استاندارد رزینی که بسیار مقرون به صرفه با حفظ بالاترین استاندارد های ساخت میشود.
سیستم رزینی مورد استفاده در گریتینگ کامپوزیتی FRP/GRP
| Resin Type | Resin Base | Description | Flame spread rating ASTM E84 |
|---|---|---|---|
| Type V | Vinyl Ester | Superior Corrosion Resistance & Fire Retardant | Class 1.25 or less |
| Type IFR | Isopthalic Polyester | Industrial Grade Corrosion resistance & fire retardant | Non fire retardant |
| Type I | Isopthalic Polyester | Industrial Grade Corrosion resistance in acidic environment | Class 1.25 or less |
| Type P | Phenolic | Low smoke and superior fire resistance | Class 1. 5 or less |
